一、产品介绍

    恒温恒湿实验室广泛应用于棉纺、毛纺、化纤、纸张、包装、烟草生产企业以及质检、纤检等部门，按照ISO和GB有关标准规定，纺织品、纺织原料、纸张、纸品和纸箱等商品的质物理项目的检验必需在标准大气条件下进行。纺织品和纺织原料检验的标准大气按ISO139和GB6529标准规定，温度20±2℃，相对湿度65%±2%;纸张、纸品和纸箱类商品检验的标准大气按照ISO187和GB10739标准规定，温度23±1℃，相对湿度50%±2%。除了常规温湿度的恒温恒湿实验室，还有其它特殊的5-18℃低温、30-80℃高温、相对湿度要求小于40%RH低湿、 相对湿度高于80%RH的高湿等特殊要求的恒温恒湿实验室。

二、各类恒温恒湿实验室基本要求：

三、部分行业检测温湿度标准：

四、运行特点：

1.恒温恒湿实验室，采用直接蒸发式独立的恒温恒湿空调系统，具有系统简单、便于调节、操作管理方便、节能等优点。在工程设计中，要根据实验室的温湿度精度要求合理选择系统，尽可能房间的负荷计算详细并选取匹配的恒温恒湿机组。

2.为了满足室内恒温恒湿精度的要求，恒温恒湿空调房间的换气次数大，根据经验，±2℃的恒温室，换气次数约10～15次/h；±1℃的恒温室，换气次数约15～20次/h；±0.5℃的恒温室，换气次数约>20次/h；±0.2℃的恒温室，换气次数约>30次/h；

3.气流组织设计也是影响恒温室精度的主要因素之一，在高精度的恒温恒湿室内设计气流组织应考虑一下原则：合理的气流组织流程，充分发挥送风气流的冷却或加热作用；建立一个稳定均匀的温度场，以保证在气流到达工作区时，其平均温度与工作区的温度差不超过允许的温度波动值；气流到达工作区时，其流动速度在0.25m/s左右。±2℃及±1℃高精度的恒温恒湿实验室，采用全孔板和局部孔板送风，下部均匀回风，效果较好。

4.在恒温恒湿实验室建造中，其保温密闭性也是非常关键的；保温密闭性良好的实验室具有节约能量、提高温湿度精度、降低运行费用等优点。

五、设计分类：

a.常温实验室18-28℃

1、普通恒温恒湿实验室：温度控制精度±2℃，相对湿度控制精度±5-10％RH

2、精密恒温恒湿实验室：温度控制精度±1℃，相对湿度控制精度±3-5％RH

3、高精密恒温恒湿实验室：温度控制精度±1℃，相对湿度控制精度±2％RH

4、超高精密恒温恒湿实验室：温度控制精度±0.1-0.3℃，相对湿度控制精度±1.5-2％RH

b.高温实验室30-80℃

1、低湿度要求，相对湿度﹤50％RH

2、高湿度要求，相对湿度﹥80％RH

低温实验室10-15℃

1、没有相对湿度要求

2、有相对湿度要求，相对湿度控制范围30-50％

六、施工技术方案说明书：

一、设计方案说明:设计方案是国际标准、国家标准和行业标准，采用先进的现代控制理论，结合历年来的实践经验，充分考虑实验室的实际需求而制定。设计方案有以下几个特点：

1)．现代的设计理念

设计方案坚持以人性化设计为主，并吸纳日本及加拿大等发达国家的规划设计理念,既要建造一个完全符合ISO标准的高精度恒温恒湿实验室，也要建造一个为广大工作人员服务的符合现代环保观念的科研环境。

2)．先进的设计水平

设计方案以先进的现代控制理论为基础，综合空调通风、自动控制、电气安装、装饰装修、网络布线等多项专业技术，结合历年来丰富的设计施工实践经验，设计水平居于国内领先水平。

二、系统优点

计算机控制系统是在自动控制技术和计算机技术发展的基础上产生的。将自动控制系统中的控制器的功能用计算机来实现，就组成了典型的计算机控制系统。

我公司从12年起从事恒温恒湿实验室成套工程，经历多年科研创新，历经五代研发出利用现代的高品质工控机

（IPC）控制实验室温湿度的控制系统。该系统具有以下优点：

☆.高精度、调节速度快。

计算机控制系统通过实时采集分布于实验室内的高精度传感器，经过计算机控制系统快速分析，利用PID控制原理调节。使实验室内温湿度快速并稳定保持在所要求数值范围内，精度处于国内领先水平。

☆.操作简便、便于观察。

计算机控制系统的主界面可以显示实验室内部的温度、湿度以及相关设备的运行状态。可以使整个系统的运行情况一目了然，只通过显示器就可以做到随时对各个设备的运行情况的了解。只需操作人员对设置界面的几个参数进行简单设置就可以使整个系统运行在高精度的恒温恒湿环境下。

☆.数据的可维护性高。

数据采集、储存及数据打印为一体。计算机按照ISO187-1990国际标准绘制X年X月X日每两分钟记录及储存一组温度、湿度数据，十分钟运算出均值差，三十分钟运算出均值差及24小时温湿度坐标曲线并随时可打印存档，操作人员可随时以数值和曲线形式查看以往任何时段的运行数据。

☆.微机自动变频调节。

根据实验室内环境温湿度的变化，自动控制系统可以控制变频器对空调设备进行变频调节，使得温湿度始终稳定在精确的范围内。

☆.故障排除快。

出现故障的情况下，计算机系统会根据故障产生点的不同进行相应的报警，使操作人员以最快的速度进行检查，及时排除故障。同时自动将故障情况进行保存，并生成故障诊断软盘方便发回我公司研究。

☆.四季转化自动调节。

本控制系统的设计充分考虑了季节转化时温湿度的明显变化。它能够根据温湿度的变化进行自动调节，从而避免了季节更替时外界环境对实验室内环境的严重影响。

☆.软件的测试功能

“软件的测试”大大的加强了控制系统的检测维护功能，可以对控制系统的测试界面进行简单的操作，就达到对相关设备的运行情况进行准确分析的目的。

三.设备部分

(1).微电脑高精度恒温恒湿自动控制柜。国内新一代ISO恒温恒湿实验室的计算机控制系统,具有高精度,智能化,操作简便,运行可靠及节能。

(2).空调机:选用国际知名品牌压缩机和制冷配件,设计合理, 适合常年运行，运行稳定、节能、平衡时间快。

(3).蒸汽发生器选用国内知名加湿器生产厂家产品,结构紧密,安装简单,可靠,耐用,适合任何水质。

(4).蒸汽电动比例调节阀反应灵敏,控制精度高,可根据恒温恒湿实验室湿度大小不同变化自动连续PID调节干蒸汽流量达到高精度控制效果

(5).传感器选用芬兰VAISALA.具有良好的长期稳定性、滞后小、精度高、可现场快速校准、输出信号快响应速度5秒质量稳定等特点。

(6).大功率智能模块工艺, 配合国外可靠的芯片,精心制作,使用寿命长,安全方便；可根据空调机制冷量大小不同变化自动连续PID调节电压比达到节能效果

(7).空调变频器. 选用高稳定性变频器产品,平均无故障工作时间大于500,000小时；可根据季节不同变化自动调节空调机制冷量大小达到节能效果

四.通风部分

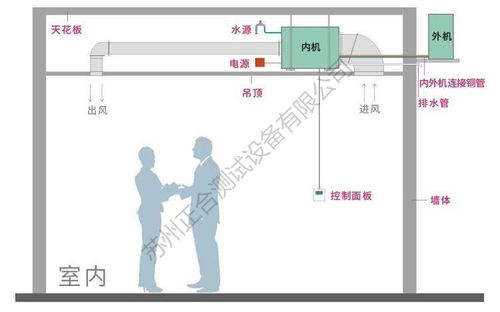

空调通风系统采用上送风下回风方式，室内风速不小于0.5米/秒，风循环次数≧15次/每小时以上，微穿孔铝合金顶板与屋顶之间构成一个大的送风静压箱，向实验室内垂直均匀送风，由地板回风口回风。实验室内的新风供给是必不可少的。清新的新风能保证实验室的洁净度，并提供新鲜空气,新鲜空气补充量≧0.5 m3/

每分钟(按6人计算合计180 m3/每小时)采用镀锌钢板管道送风；采用微穿孔消音弯头消音,噪音控制55分贝以下.送风管道采用铝簿复合型保温层保温。

五.电气部分

(1)动力配电系统:

①.实验室进线电源采用三相五线制；

②.实验室内用电设备供电电源均为三相五线制及单相三线制；

③.实验室用电设备、配电线路装设三级空气开关实现过流过载保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电；

④.实验室配电系统所用线缆均为聚氯乙烯绝缘导线及交联电力电缆，敷设镀锌钢管及金属软管；

⑤.实验室配电设备可与消防系统联动；(2)照明配电系统:

①.照度选择：

主实验室按《电子计算机实验室设计规范》（GB50174-93）要求，照度为400Lx;设备间及其它辅助功能间照度不小于300Lx；

②.灯具选择：灯具 5*18W(600*600)灯具正常照明电源由市电供给，由照明配电箱中的空气开关、房间区域安装于墙面上的暗装墙开关控制。

方案中ISO标准高精度恒温恒湿实验室装修工程的设计宗旨和遵循原则是：

①. 注重以人为本的设计理念，为贵单位工作人员创造良好的工作环境

②. 集成系统的节能化考虑，新技术的应用，以节约日后的运行成本

③. 机构紧密的供配电设计，以减少电气设备的电磁干扰

④. 在充分考虑各种仪器设备的安全性、先进性的前提下，达到美观、大方的风格，建设现代感的实验室工程。在选用装修、装潢材料方面，要以自然材质为主，做到简明、淡雅、柔和，并充分考虑环保因素，有利于工作人员的自身健康

七、现场施工案例：
